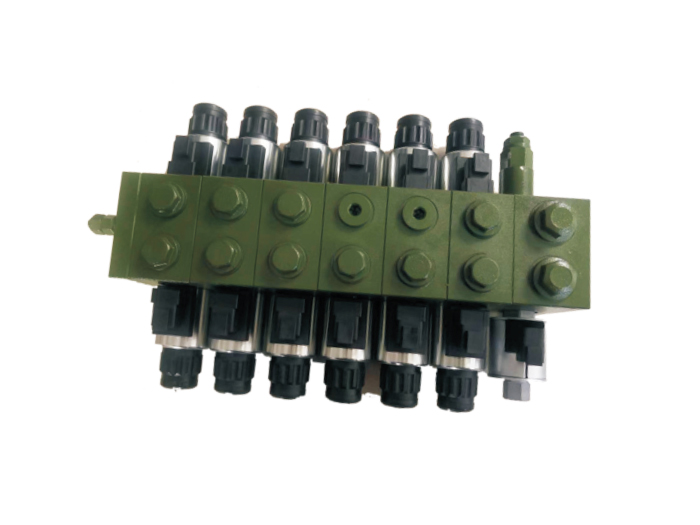

Koji su materijalni zahtjevi za elektromagnetske višesmjerne ventile?

Odabir materijala za elektromagnetski višesmjerni ventil izravno utječe na njegovu otpornost na tlak, otpornost na habanje, otpornost na koroziju i vijek trajanja. Zahtijeva sveobuhvatno razmatranje čimbenika kao što su radni tlak, karakteristike medija i uvjeti okoline.

Slijede ključni zahtjevi za odabir materijala i tipična rješenja za primjenu:

I. Zahtjevi za materijal temeljne komponente

1. Materijal kućišta ventila

Vrsta materijala | Karakteristike | Primjenjivi scenariji

Duktilno lijevano željezo (QT500-7) | Visoka čvrstoća (vlačna čvrstoća ≥500MPa), dobro prigušivanje vibracija, niska cijena | Sustavi srednjeg i niskog tlaka (≤35MPa), inženjerski strojevi

Kovani čelik (42CrMo) | Izuzetno visoke čvrstoće (vlačna čvrstoća ≥1000MPa), otporan na zamor, toplinski obrađen i kaljen | Visokotlačni sustavi (42MPa), metalurška oprema

Aluminijska legura (6061-T6) | Lagana (gustoća 2,7 g/cm³), otporna na koroziju, ali niža otpornost na pritisak (≤21 MPa) | Zrakoplovstvo, pokretna oprema

Nehrđajući čelik (316L) | Otporan na kiselinu i alkalnu/morsku koroziju, ali visoka cijena | Kemijska industrija, offshore platforme

Poseban tretman:

Završna obrada unutarnje stijenke: Ra≤0,4μm, smanjuje otpor protoka.

Ojačanje premaza: Šupljina tijela ventila presvučena je WC-Co premazom (tvrdoća HV1200), otpornim na eroziju česticama.

2. Jezgra i rukavac ventila

Kombinacija materijala | Prednosti | Tehnički parametri

20CrMnTi Karburizirano i kaljeno tvrdo kromiranje | Tvrdoća površine HRC60-62, otpornost na trošenje | Debljina oplata ≥0,03 mm, životni vijek ≥1 milijun ciklusa

PTFE premaz od nehrđajućeg čelika (440C) | Otporan na koroziju i nizak koeficijent trenja (μ≤0,05) | Prikladno za vodeno-glikolne medije

Keramika (Al₂O3/ZrO₂) | Ultra otporan na habanje, protiv prianjanja, ali lomljiv | Koristi se za ekstremne radne uvjete visokog tlaka (≥60MPa).

Precizno pristajanje:

Kontrola zazora jezgre ventila i otvora ventila:

Obični ventil: 0,01~0,03 mm

Ventil visoke preciznosti: ≤0,005 mm (zahtijeva sklop s kontroliranom temperaturom)

3. Brtve

Materijal | Raspon temperature | Otpor medija | Životni vijek

Nitrilna guma (NBR) | -30℃~100℃ Mineralno ulje, emulzija voda-ulje: 500 000 ciklusa

Fluorkaučuk (FKM): -20 ℃ ~ 200 ℃, kiseline i lužine, sintetička esterska ulja: 1 milijun ciklusa

Poliuretan (PU): -40 ℃ ~ 80 ℃, visoka otpornost na habanje, ali nije otporan na hidrolizu: 300 000 ciklusa

PTFE metalni kostur: -100 ℃ ~ 260 ℃, sva hidraulička ulja, visoko korozivni mediji: 2 milijuna ciklusa

II. Strategija odabira materijala na temelju radnih uvjeta

1. Radni uvjeti pod visokim pritiskom i teškim uvjetima (npr. strojevi za bušenje tunela)

Tijelo ventila: kovani čelik 42CrMo (kaljen i poboljšan HB280-320)

Jezgra ventila: 20CrMnTi karburizirana i kaljena stelitna legura obložena laserom

Brtva: FKM PTFE kompozitna brtva

2. 3. Korozivna okruženja (npr. kemijska oprema)

Tijelo ventila: nehrđajući čelik 316L (pasivan)

Jezgra ventila: 17-4PH nehrđajući čelik otvrdnut taloženjem

Brtvljenje: PTFE potpuna inkapsulirana struktura

4. Okruženje niske temperature (npr. zemaljski strojevi)

Tijelo ventila: QT400-18L (niskotemperaturno nodularno željezo, -60 ℃ Energija udarca ≥12J)

Brtvljenje: silikonska guma (MVQ) ili hidrogenirana nitril butadien guma (HNBR)

5. Prehrambena/farmaceutska oprema

Tijelo ventila: nehrđajući čelik 304 (elektropolirani Ra≤0,2μm)

Brtvljenje: EPDM guma s certifikatom FDA

III. Primjena specijalnih funkcionalnih materijala

Antistatički zahtjevi:

Jezgra ventila s dodanim ugljičnim vlaknima (volumenski otpor ≤10⁶Ω·cm) za sprječavanje iskri koje mogu zapaliti prašinu.

Dizajn za smanjenje težine:

Tijelo ventila od legure titana (TC4), iste čvrstoće kao čelik, ali 40% lakše.

Izuzetno dug životni vijek:

Jezgra ventila koristi premaz ugljika poput dijamanta (DLC), s koeficijentom trenja <0,02.

IV. Uobičajeni materijalni kvarovi i protumjere

Način neuspjeha | Uzrok | Rješenje

Bodovanje jezgre ventila | Tvrde čestice koje ulaze u otvor | Zamijenite mrežnim filtrom s rukavcem ventila obloženim WC-Co

Oticanje pečata | Nekompatibilnost ulja i materijala | Zamijenite FKM ili PTFE materijalom

Pucanje tijela ventila | Nedostaci lijevanja ili udari tlaka | Upotrijebite konstrukciju optimizacije naprezanja od kovanog čelika s konačnim elementom tijela ventila

V. Budući materijalni trendovi

Pametni materijali: Jezgra ventila od legure s memorijom oblika, regulacija protoka prilagodljiva temperaturi.

Nanokompozitni materijali: tijelo ventila ojačano grafenom, čvrstoća povećana za 50%.

3D ispis: Gradijentni materijali s topologijom optimizirane strukture (npr. rashladni kanali od kompozita bakra i čelika).

Preporuka za odabir: Potrebna je sveobuhvatna procjena, uzimajući u obzir čimbenike kao što su cijena (materijali čine 30%~50% ukupne cijene tijela ventila), radni uvjeti i ciklus održavanja. Dajte prednost opcijama materijala koji su certificirani prema ISO 4400/DIN 24340.
